(蓝牙/U盘)纯直流功放(户外/车载)

发布者:admin2023-07-16






(蓝牙/U盘)纯直流功放使用说明书(户外/车载)

(型号:HW-B100W)

一、 功能与特点简介

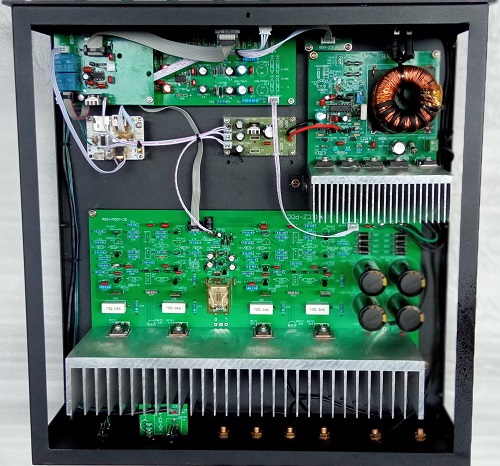

  本功放外形尺寸为:38*38*13cm,重量16.5KG,适用于(户外/车载)直流12V供电场所使用,PCB电路板采用双差分、纯直流、甲乙类拓扑电路架构设计方案,技术参数:频率响应10Hz-20KHz,失真度≤0.05%,信噪比≥90db,额定输出功率100W+100W/立体声,扬声器阻抗4-16Ω,带扬声器保护电路;功放内置U盘播放、蓝牙播放、FM收音、AUX(莲花插、3.5耳机插)多项功能;采用5.0无线蓝牙技术,支持播放格式MP3、WAV;FM收音频率87.5MHz-108MHz;功放前级配置完整的音调电路,采用2*NE5532双运放,信号增益10dB,设(高、中、低)频段调节,左/右声道平衡调节,音量调节。

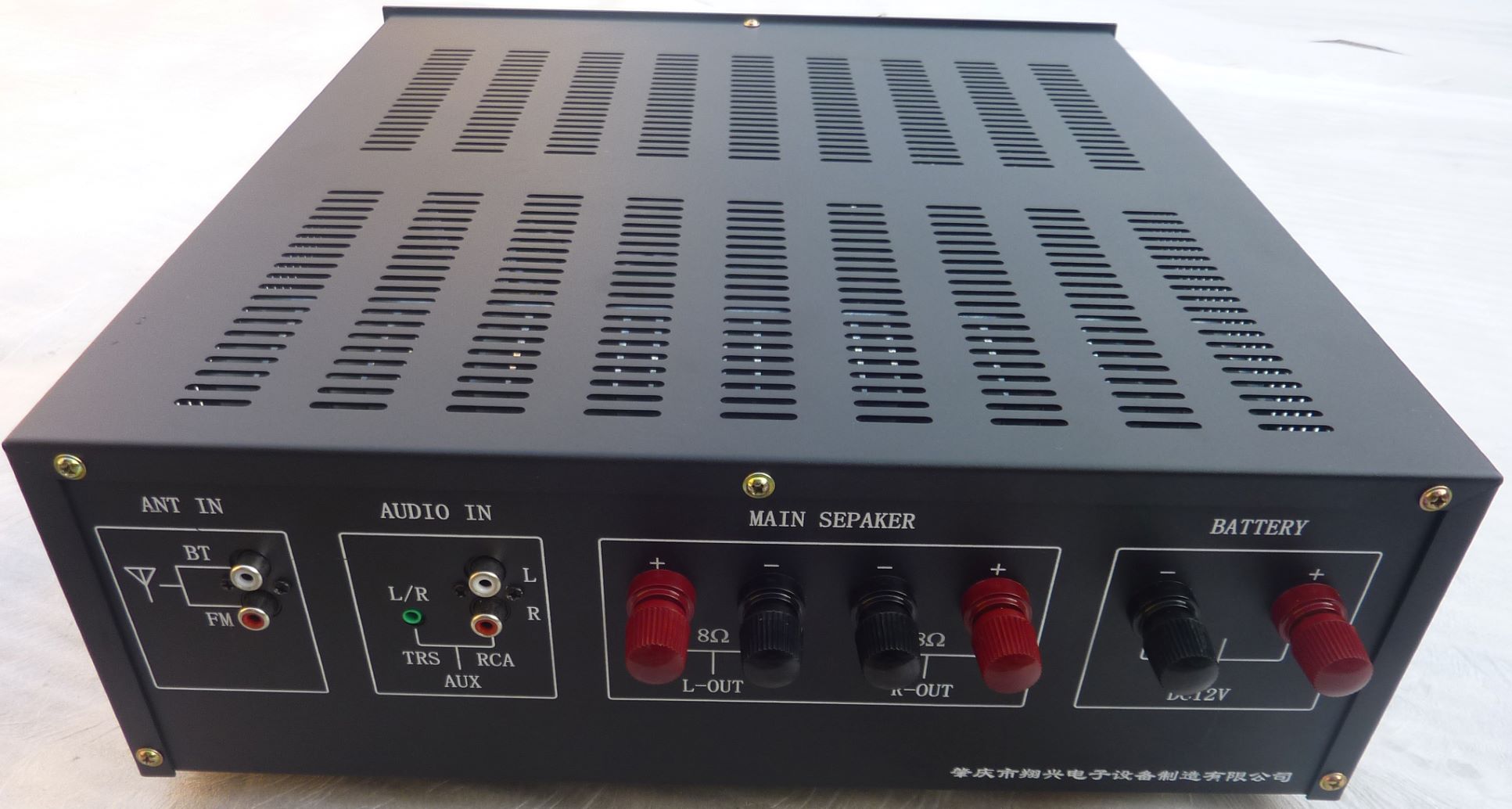

二、 功放尾板接线说明

1.(ANT IN)莲花座插口:BT为外接蓝牙天线插座,FM为外接收音机天线插座。

2.(AUDIO IN)音频输入插口:AUX输入有两个分支,RCA为莲花插座,TRS为3.5耳机插座。

3.(MAIN SEPAKER)接线端子:L-OUT接左声道扬声器,R-OUT接右声道扬声器,扬声器阻抗8Ω,“+”和“-”分别代表连接扬声器的相位。

4.(BATTERY)接线端子:端子“+”接电池正极,端子“-”接电池负极,电池电压为12V,电池电压不得超过16V,电池极性不得接反。

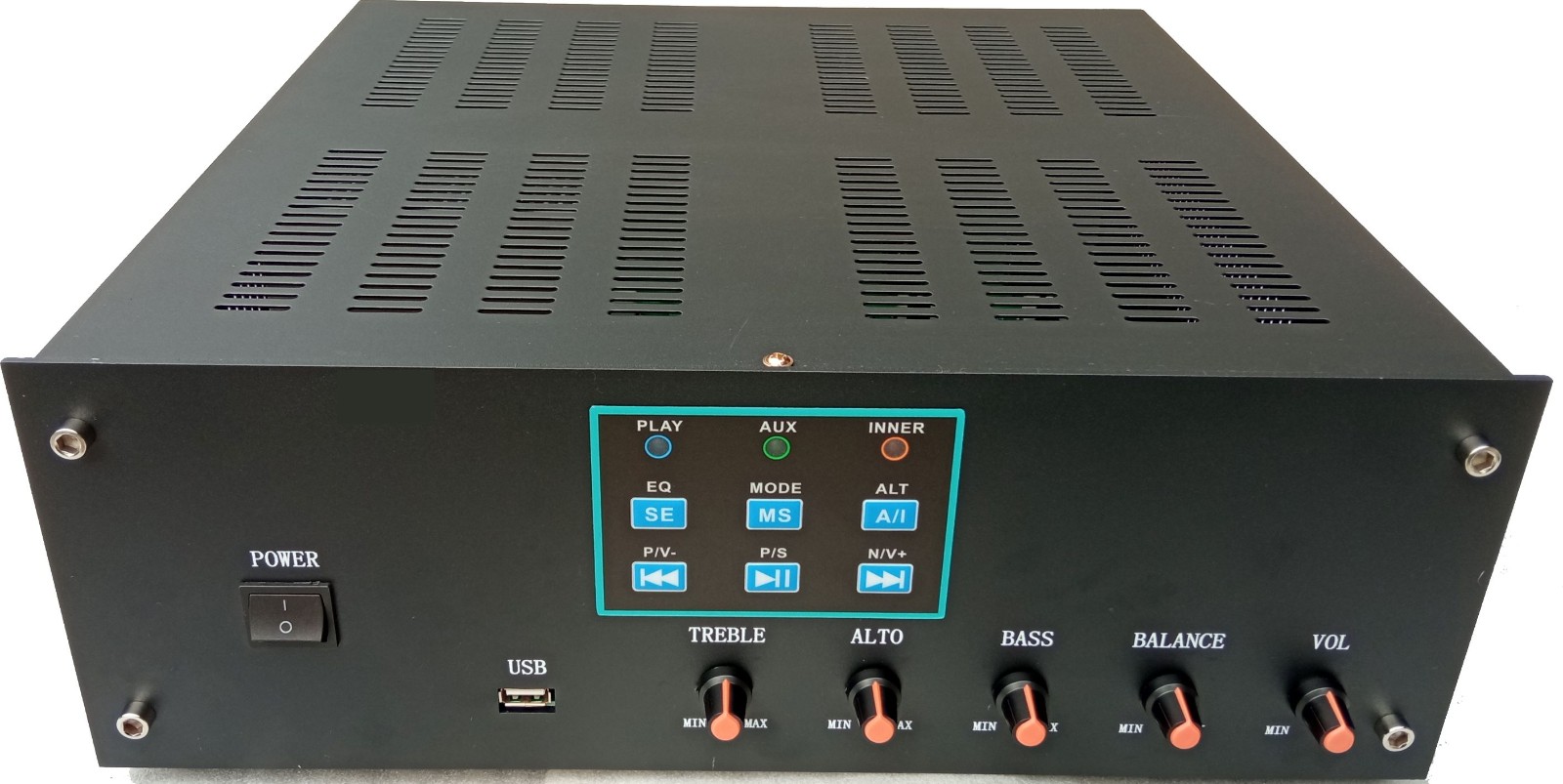

三、功放面板(按键、旋钮、插口、开关)说明

1.内部/外部音频接口切换键(ALT):该按键可进行内部(INNER)和外部(AUX)播放的功能切换;每按一下该按键,翻转一次;(INNER)对应的指示灯点亮时,连接内部音频接口(内部音频包括:FM收音,无线蓝牙,USB);(AUX)对应的指示灯点亮时,连接外部音频接口。

2.模式选择键(MODE):该按键可进行FM收音、蓝牙播放、U盘播放的功能切换;开机后系统默认选择蓝牙模式,插入U盘后,系统自动转换到U盘播放模式。

3.音效转换键(EQ): 该按键可进行正常(Normal)、古典(Class)、爵士(JAZZ)、摇滚(Rock)、重低音(Bass)、流行(OP)六种音效的切换;开机后系统默认选择正常(Normal)。

4.播放/暂停键(P/S): 该按键可进行播放/暂停的功能切换;播放暂停时,(PLAY)指示灯保持长亮,播放进行时,(PLAY)指示灯保持闪烁;在收音模式下长按该键为自动搜索电台功能,同时被搜索到的电台自动记忆到系统中。

5.下一首键(N/V+):该按键短按时,对应“下一首”;长按时,对应“增大音量”。收音模式下为跳转为“下一个电台”。

6.上一首键(P/V-):该按键短按时,对应“上一首”;长按时,对应“减少音量”。收音模式下为跳转为“上一个电台”。

7.FM收音:收音频率为87. 5Mhz--108MHz。

8.旋钮:面板共有五个旋钮,旋钮(TREBLE)用于高音调节,旋钮(ALTO)用于中音调节,旋钮(BASS)用于低音调节,旋钮(BALANCE)用于平衡调节,旋钮(VOL)用于音量调节。

9.USB插口:此插口用于插入U盘。

10.电源开关(POWER):此开关为总电源开关。
